FD-600M 智慧型会议系统主机
*系统主机集会议讨论,视像自动跟踪，投票表决功能于一体；
*可安装19英寸标准机柜
*系统具有断电自动记忆功能；
*坚固的铝合金外形美观耐用；
*脱离电脑可实现摄像自动跟踪功能；
*可以独立运作或外接电脑结合软件同步操作；
*系统主机与电脑的连接，采用RS232通讯协议；
*系统主机与摄像头的连接，采用RS485通讯协议；
*最多可配置4台摄像机，内建4进1出视频标清矩阵；
*系统主机具有声控打开话筒功能，打开话筒门限级别可调节
*具有中、英文LCD菜单显示屏，通过功能键实现会议功能菜单设置；
*主席数量可以通过电脑软件设置，一套系统里最多可达12个主席单元
*四路单元端口，最多可连接80个会议单元，通过扩展机可接入2000台会议单元；
*脱离电脑可实现多种会议模式
1：自由讨论模式，（FREE）同时打开的单元数量不受限制
2: 数量限制模式，（LIMIT）同时打开的单元数量可设置为1/2/3/4/5/6个，软件可设置最大数量为12个
3 :先进先出模式：（FIFO）发言单元数量1/2/3/4/5/6个可调，软件可设置最大数量为12个，后来打开话筒关闭最前打开话筒
4:主席模式：（C.ONLY）只准主席话筒发言
电脑软件下还可以设置模式：
申请模式，当申请人按下话筒发言按键时，话筒咪杆灯闪烁,软件给予批准后话筒打开
自动会议，可以限制发言时间，当时到达预置时间，话筒自动关闭

系统技术参数SPECIFICATIONS

产品名称NAME	FD-600M
输入/输出input/output	8P-DIN×4
输入input	RCA×1
输出output	XLRM×1（平衡）RCA×1 6.35mm×1
工作电压power supply	AC220V-50Hz
功率损耗current drain	120W（MAX）
频率响应frequency response	100-14KHZ
外部尺寸dimension	480×325×88mm
重量weight	8.5kg
颜色colors	深灰

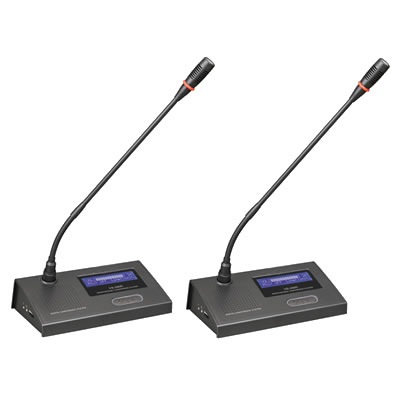

FD-690C/D 主席/代表单元

功能介绍：
FD-690C/D主席/代表单元
(集发言、视像跟踪功能于一体)

*单一指向大电容话筒；
*主席单元不受会议模式限制；
*话筒开关带双色发言状态指示光环；
*自带2.1米8P公头电缆,单元之间通过分路器手拉手连接；
*可拨插式鹅颈话筒带红色发言指示光环；
*双麦克风输入设计（增加领夹麦克风插孔）；
*主席单元数量不受限制，并可置于任意位置；
*话筒单元由系统主机提供DC24V电源，属于安全范围；
*打开话筒扬声器自动静音功能,带耳机插孔及音量调节旋钮；
*主席具全权控制会议秩序的优先发言健,可关闭发言代表单元；
*具有160×32的LCD中/英文显示屏，显示会议信息及设备状态。
*5键表决、选举，“Yes赞成”“No反对”“Abstain弃权”“Reset复位”“Attend签到”。

系统技术参数

产品名称NAME	FD-690C/D
输入/输出input/output	8P-DIN×1(2M)
输入input	单指向性电容麦克风
工作电压power supply	DC24V(由主机供给)
功率损耗current drain	40mA
灵敏度	-47Db
信噪比	65Db
频率响应frequency response	100-10KHZ
重量weight	1.4kg
尺寸dimension	205×130×57mm
颜色colors	灰黑/银白
安装	台面式/嵌入式
杆长	400mm 活动

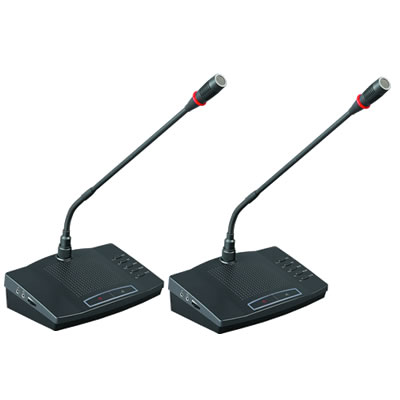

FD-680C/D主席/代表单元

功能介绍：

(集发言、视像跟踪、投票表决功能于一体)
*单一指向大电容话筒；
*主席单元不受会议模式限制；
*话筒开关带双色发言状态指示光环；
*自带2.1米8P公头电缆,单元之间手拉手连接；
*可拨插式鹅颈话筒带红色发言指示光环；
*双麦克风输入设计（增加领夹麦克风插孔）；
*主席单元数量不受限制，并可置于任意位置；
*话筒单元由系统主机提供DC24V电源，属于安全范围；
*打开话筒扬声器自动静音功能,带耳机插孔及音量调节旋钮；
*主席具全权控制会议秩序的优先发言键,可关闭发言代表单元；
*5键表决、选举，“Attend签到”“Yes赞成”“No反对”“Abstain弃权”“Reset复位”
系统技术参数

产品名称	FD-680C/D
输入、输出	8P-DIN×1(2M)
输入	单指向性电容麦克风
工作电压	DC24V(由主机供给)
功率损耗	40mA
灵敏度	-47Db
信噪比	65Db
频率响应	100-10KHZ
重量	1.1kg
尺寸	190×130×56mm
颜色	灰黑/银白
安装	台面式
杆长	410mm 活动

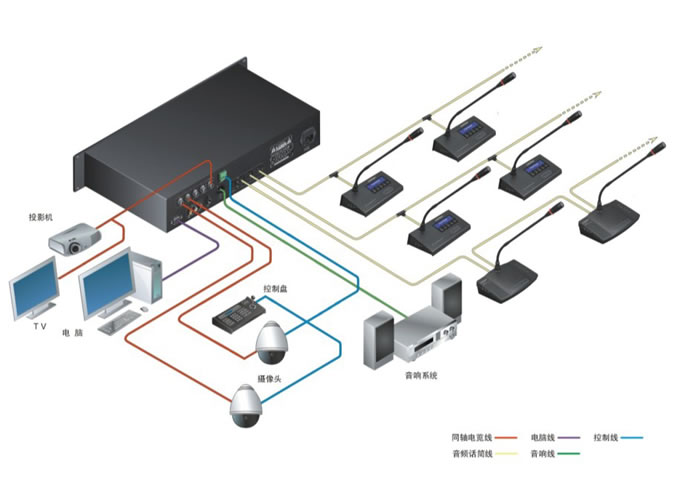

系统连接图：
