FD-500M 智慧型会议系统主机
*系统内部装有啸叫抑制功能；
*内设交流及直流通道双保险装置；
*手持麦克风插口、并有独立电平调节；
*可连接电话汇接器进行远程电话会议；
*系统总音量控制，LED现场电平指示功能；
*会议录音接口、具备多路音频输入输出口；
*声音清晰、高保真、噪声干扰小、保密性强、安装方便；
*系统主机可连接60个单元，分三路连接，扩展可容纳120个单元；
*三种发言控制摸式:
A.自由讨论模式：（FREE）同时打开话筒数不受限制
B.数量限制模式：（LIMIT）允许打开代表话筒数可设置为1/3/6个
C.先进先出模式：（FIFO）同时打开代表话筒数达到1/3/6个后，后来打开话筒关闭最先打开话筒；
*160×32 LCD显示屏，具有中英文菜单显示：会议状态、电平音量大小。

系统技术参数SPECIFICATIONS

产品名称NAME	FD-500M Main Machine
输入、输出input/output	8P-DIN×4
输入input	MIC 6.3mm×1RCA×2
输出output	XLRM×1（平衡）RCA×1
工作电压power supply	AC220V-50HZ
功率损耗current drain	120W（MAX）
频率响应frequency response	100-14KHZ
外部尺寸dimension	480×325×88mm
重量weight	9.5kg
颜色colors	深灰 Dark Gray

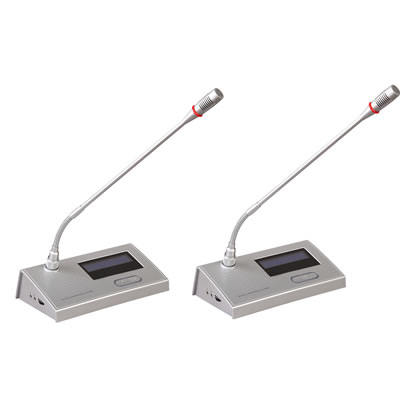

FD-590C/D 主席/代表单元

功能介绍：
*单一指向S大电容话筒；
*主席单元不受会议模式限制；
*话筒开关带双色发言状态指示光环；
*自带2.1.米8P公头电缆，单元之间通过分路器手拉手连接；
*可拨插式鹅颈话筒带红色发言指示光环；
*双麦克风输入设计，自带耳机插孔，方便增加领夹耳机麦克风时使用
*主席单元不受会议模式、数量限制，并可置于任意位置；
*话筒单元由系统主机提供DC24V电源，属于安全范围；
*打开话筒扬声器自动静音功能,带耳机插孔及音量调节；
*主席具全权控制会议秩序的优先发言健,可关闭发言代表单元；

*具有160×32的LCD英文显示屏，显示话筒状态。

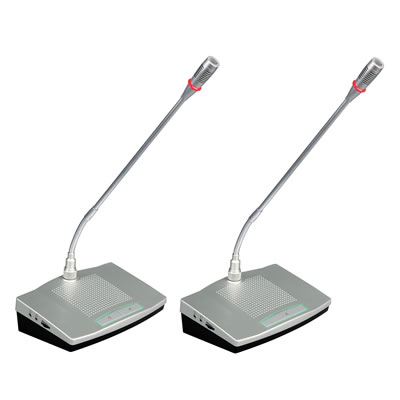

FD-580C/D主席/代表单元

*单一指向大电容话筒;
*话筒开关带双色发言状态指示光环；
*可拨插式鹅颈话筒带红色发言指示光环;
*双麦克风输入设计，自带耳机插孔，方便增加领夹耳机麦克风时使用
*话筒单元由系统主机提供DC24V电源，属于安全范围
*自带2.1.米8P公头电缆和8P母座，话筒手拉手连接
*主席单元不受会议模式、数量限制，并可置于任意位置；
*打开话筒扬声器自动静音功能,带耳机插孔及音量调节;
*主席具全权控制会议秩序的优先发言键,可关闭发言代表单元。

系统技术参数

产品名称	FD-580C/D
输入、输出	8P-DIN×1(2M)
输入	单指向性电容麦克风
工作电压	DC24V(由主机供给)
功率损耗	40mA
灵敏度	-47Db
信噪比	65Db
频率响应	100-10KHZ
重量	1.1kg
尺寸	190×130×56mm
颜色	灰黑/银白
安装	台面式
杆长	400mm 活动

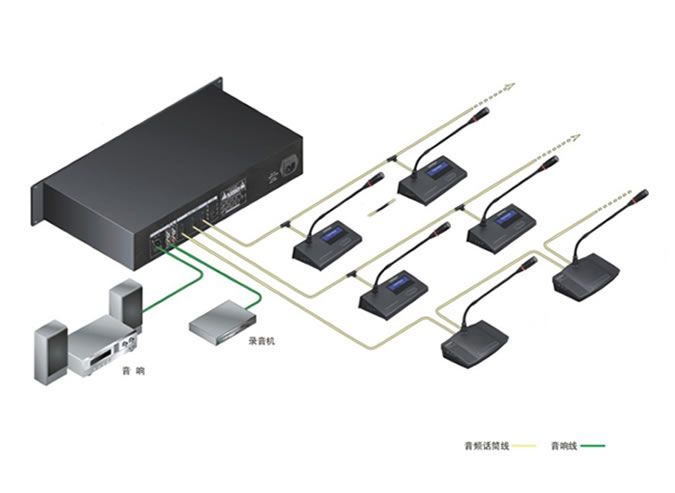

系统连接图：
